Özel Kauçuk Düz Conta – OEM Kalıplı ve Kalıplı-Silikon, EPDM, NBR ve FKM'den Kesilmiş Conta Halkası
Bir makinenin ({0}} bir boru flanşı, bir pompa kapağı, bir valf kapağı, bir ısı eşanjör plakası veya bir gıda işleme kabı üzerindeki bir kapağın - içinde iki yüzeyin buluştuğu her yerde, bu bağlantı noktası sıvı, gaz, buhar veya kimyasal sızıntısına karşı yalıtılmalıdır. Aözel kauçuk düz conta(aynı zamanda kauçuk conta halkası, kauçuk conta halkası, düz kauçuk conta, kalıp kesimli kauçuk conta, kauçuk rondela contası veya kalıplanmış kauçuk conta olarak da adlandırılır), bu iki birleşme yüzeyi arasına sıkıştırılmış, hassas bir şekilde şekillendirilmiş düz bir halka veya sıkıştırılmış elastomer disktir. Bağlantı elemanları sıkıldıkça conta deforme olur ve tüm mikro-yüzey düzensizliklerine akarak tüm sızdırmazlık yüzeyi boyunca sürekli, basınca-geçirmez bir bariyer oluşturur. Dairesel bir kesite sahip olan ve işlenmiş bir oluğun içine oturan O-halkanın aksine, düz kauçuk conta dikdörtgen bir kesite sahiptir ve herhangi bir oluk işlemeye gerek kalmadan düz flanş yüzleri arasında doğrudan sızdırmazlık sağlar -, bu da kurulumu çok daha basit ve daha ekonomik hale getirir. Elastomerler doğası gereği esnek olduğundan conta aynı zamanda küçük cıvata torku değişimlerini ve birleştirilen parçalar arasındaki termal genleşme farklarını da telafi ederek geniş bir çalışma basıncı ve sıcaklık aralığı boyunca canlı bir sızdırmazlık sağlar.
Xiamen Best Seal olarak, tamamen önde gelen bir B2B OEM üreticisiyiz.özel kauçuk düz contalariçimizdeISO & TÜV Sertifikalı Tesis. Contaları iki ana üretim yöntemiyle üretiyoruz:sıkıştırma veya transfer kalıplama(yüksek-hassasiyetli, flaş-kontrollü profiller için, karmaşık iç kesiklere veya kalın kesitlere-ve) vekalıptan-ekstrüzyona tabi tutulmuş sacdan kesim(standart dikdörtgen kesitlerde ekonomik, hızlı-geri dönüşlü düz halka contalar için-). Özel programımız maddi-agnostiktir: tüm büyük endüstriyel elastomer - Silikon VMQ (gıda, tıbbi, yüksek-sıcaklık), EPDM (dış mekan, buhar, sıcak su), NBR Nitril (yağ, yakıt, hidrolik), Neopren CR (çoklu-sıvı, ozon) ve FKM Viton (kimyasallar, yüksek-sıcaklık) malzemelerini bir araya getiriyor ve tedarik ediyoruz aşındırıcılar) - her biri sızdırmazlık uygulamanızın tam performans gereksinimlerine göre formüle edilmiş ve test edilmiştir. Silikon için standart kırmızı ve NBR için siyah dahil olmak üzere özel renkler Pantone kodlarıyla eşleştirilir. Tüm üretim bizim kurallarımız altında doğrulanırSıkı AQL 0,25/0,40 Kalite ProtokolüiçimizdeUL Sertifikalı Tesis, operasyonlar tam olarakIATF 16949 Standartlarına Göre Yönetilen Kalite. Özel prototip numuneleri gönderilir8 gün.
Kauçuk Bileşimi Seçim Kılavuzu – Ortamınızı ve Sıcaklığınızı Eşleştirin
Herhangi bir kauçuk düz conta için en önemli spesifikasyon kararı, bileşik seçimidir. Yanlış ortamla temas eden yanlış kauçuk hızla bozulur ve sızıntıya neden olur. Aşağıdaki malzeme kılavuzumuz en yaygın beş endüstriyel conta bileşiğini kapsamaktadır:
| Malzeme | Sıcaklık Aralığı | En İyisi | Tavsiye Edilmeyenler | Standart Renk |
|---|---|---|---|---|
| Silikon VMQ | -60 dereceden +230 dereceye kadar | Gıdayla temas eden, tıbbi cihazlar, fırınlar, otoklav kapları,-yüksek sıcaklık flanşları | Mineral yağlar, yakıtlar, hidrokarbon solventler | Kırmızı, yarı saydam, özel Pantone |
| EPDM | -50 dereceden +150 dereceye kadar | Buhar, sıcak su, HVAC kanalları, dış mekan boru flanşları, fren hidroliği | Mineral yağlar, benzin, aromatik solventler | Siyah (standart), gri, özel |
| NBR Nitril | -40 dereceden +120 dereceye kadar | Motor yağı, hidrolik sıvısı, yakıt hatları, pnömatik bağlantı parçaları, kompresörler | Ozon, dış mekan UV, ketonlar, esterler | Siyah (standart) |
| Neopren CR | -40 dereceden +120 dereceye kadar | Soğutucu maddeler, hafif kimyasallar, deniz deniz suyu, çoklu-sıvı servisi | Güçlü oksitleyici asitler, aromatik hidrokarbonlar | Siyah, gri |
| FKM Viton | -20 dereceden +230 dereceye kadar | Agresif kimyasallar, konsantre asitler,-yüksek sıcaklıktaki yakıtlar, havacılık sıvıları | Düşük-basınçlı buhar, ketonlar, aminler | Kahverengi, siyah, yeşil |
💡 Mühendislik İpucu:Hangi bileşiği belirleyeceğinizden emin değil misiniz? Medya türünüzü (sıvı veya gaz adı), çalışma sıcaklığı aralığınızı ve sistem basıncınızı bize gönderin. Uygulama mühendislerimiz en uygun bileşik kalitesini önerecek ve işleme başlamadan önce yazılı bir malzeme uyumluluğu onayı sunacaktır.
İki Üretim Yöntemi - Kalıplama veya Kalıp-Kesme, Hacminize ve Toleransınıza Göre Tasarlama
① Sıkıştırma / Transfer Kalıplama
Conta profilinize özel çelik kalıp işliyoruz. Ham kauçuk bileşiği içeriye yerleştirilir ve tamamen vulkanize olana kadar ısı ve basınç altında preslenir. Kalıp, iç delik, dış çap, kalınlık ve yükseltilmiş sızdırmazlık dudakları, yerleştirme tırnakları veya entegre O-halka boncukları gibi profilli özellikler de dahil olmak üzere tüm boyutları kontrol eder.
- Şunun için en iyisi:Karmaşık şekiller, profilli kesitler-, dar boyut toleransları (±0,15 mm)
- Flaş kontrolü:Hassas düzeltme takımıyla 0,10 mm'nin altında ayırma-hattı flaşı
- Ses aralığı:Yılda 500 ila milyonlarca parça
- Kurşun zamanı:Kalıplama 7-14 gün; İlk numuneler için üretim 8 gün
② Kalıp-Ekstrüde Sacdan Kesme
Seçtiğiniz kauçuk bileşiğini hassas, eşit kalınlıkta düz bir tabaka halinde ekstrüde ediyoruz. Özel bir çelik cetvel kalıbı daha sonra tam conta halkası şeklini levhadan çıkarır. Dikdörtgen kesitli düz-halka contalar,-basit yuvarlak veya özel-çokgen dış profiller ve düz-kenarlı özel kesim desenleri için idealdir.
- Şunun için en iyisi:Hızlı-geri dönüş prototipleri, basit düz halkalar, 1000 mm OD'ye kadar-geniş formatlı contalar
- Kalınlık aralığı:0,5 mm'den 25 mm'ye kadar tekdüze kesitte-
- Tolerans:ID/OD ±0,5 mm (standart); ±0,3 mm (hassas kalıp)
- Kurşun zamanı:Kalıp maliyeti yok; 3-5 gün içinde yapılan kalıp; 5 gün içinde numuneler
Özel Kauçuk Düz Conta Mühendisliği Yetenekleri
Özel kauçuk contalarımızın her boyutu, bileşimi, rengi ve işlevsel özelliği, tam çiziminize veya örneğinize göre tasarlanmıştır:
| Özel Parametre | Özel Mühendislik Seçenekleri | OEM Tasarım Avantajı |
|---|---|---|
| Şekil ve Profil | Dairesel halka, kare/dikdörtgen çerçeve, özel çokgen, D-şekli, oval, çizim başına düzensiz kesim | Karşılık gelen yüzeylerin ikincil işlenmesine gerek kalmadan her türlü flanş yüzü geometrisiyle eşleşir. |
| İç Çap (ID) | 3 mm'den 1000 mm'ye; delik toleransı ±0,15 mm (kalıplanmış) veya ±0,30 mm (kalıp-kesim) | Hassas delik boyutlandırması, contanın akış alanını azaltmadan boru deliğini temizlemesini sağlar. |
| Dış Çap (OD) | 6 mm'den 1200 mm'ye; Dış çap toleransı ±0,15 mm (kalıplanmış) veya ±0,50 mm (kalıp-kesim) | Bağlantı elemanı deliklerine taşmadan tüm flanş sızdırmazlık yüzeyini kaplayacak şekilde dış çap boyutunda. |
| Kalınlık | 0,5 mm ila 25 mm; kalınlık toleransı ±0,10 mm (kalıplanmış levha), ±0,20 mm (ekstrüde edilmiş levha) | Daha kalın contalar, pürüzlü veya tırtıklı flanş yüzeyleri için daha fazla sıkıştırılabilirlik sağlar. |
| Sertlik | 30 ila 80 Shore A; düşük cıvata-yüklü uygulamalar için daha yumuşak bileşikler (30–50 Shore A); yüksek-basınçlı flanşlar için daha sert (60–80 Shore A) | Doğru sertlik, aşırı soğuk akış veya cıvata yükü altında ekstrüzyon olmadan tam yüz temasını sağlar. |
| Yüzey Özellikleri | Yükseltilmiş sızdırmazlık boncuğu (dudaklı conta halkası), entegre cıvata-delgeçleri, yerleştirme çentikleri, kabartmalı parça numaraları | Yükseltilmiş boncuklar, düşük-torklu veya tam-yüz sıkıştırması olmayan ince flanş düzenekleri için sızdırmazlık yükünü yoğunlaştırır. |
| Renk Özelleştirme | Tam Pantone / RAL uyumu; kırmızı (Silikon standardı), siyah (NBR/EPDM standardı), kahverengi (FKM standardı), ürün grubu renk-kodu için özel | Montaj hatasının önlenmesi ve saha bakımının tanımlanması için-conta malzemesi türünü renkle-kodlar. |
| Uyumluluk | FDA 21 CFR 177.2600, USP Sınıf VI, EU 10/2011 (gıda), WRAS (içme suyu Birleşik Krallık), NSF/ANSI 61 (içme suyu ABD) | Gıda işleme, ilaç ve kamu su temini sistemi uygulamaları için düzenleyici onayı doğrular. |
Sıkı AQL 0,25/0,40 Kalite Standartları
Her özel kauçuk düz conta, kalibre edilmiş göstergeler kullanılarak ID, OD ve kalınlık açısından boyutsal olarak ölçülür. Yüzeyler büyütülmüş ışık altında boşluklar, kabarcıklar, kalıntılar ve parlama açısından incelenir. Sertlik ASTM D2240'a göre doğrulanmıştır. Tüm contalar bizim şartlarımız altında doğrulanmıştırSıkı AQL 0,25/0,40 Kalite ProtokolüiçimizdeUL Sertifikalı Tesis, operasyonlar tam olarakIATF 16949 Standartlarına Göre Yönetilen Kalite.
Özel Kauçuk Düz Conta Uygulama Senaryoları
★┊ Boru Flanşları, Proses Kapları, HVAC Bağlantıları ve Gıda İşleme Ekipmanları
Hassas özel kauçuk conta halkalarımız, en zorlu endüstriyel ve düzenlemeye tabi ortamlarda güvenilir statik sızdırmazlık sağlar:
- ◌ Boru Flanşı Sızdırmazlığı:EPDM ve NBR kauçuk conta halkaları, kamu hizmetleri, kimya ve petrokimya tesislerinde su, buhar, yağ ve gaz borusu flanş bağlantılarını sızdırmaz hale getirir.

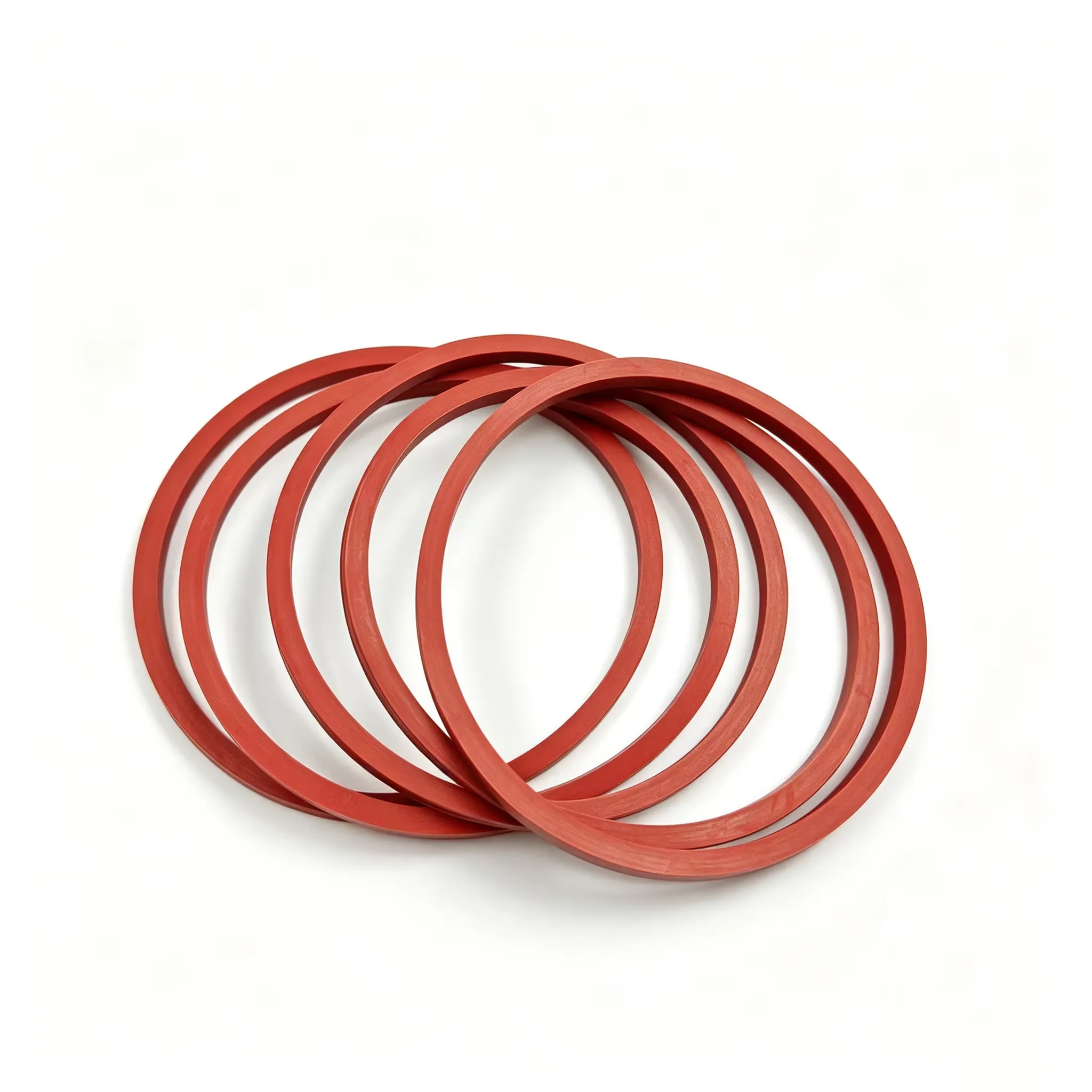

- ◌ Yiyecek ve İçecek İşleme:FDA-sınıfı kırmızı silikon düz contalar süt ürünleri, meyve suyu ve bira fabrikası proses kaplarındaki rögar kapaklarını, gözetleme camı bağlantı noktalarını ve pompa kapak plakalarını kapatır.
- ◌ HVAC ve Soğutma:EPDM düz contalar, ticari klima sistemlerinde kanal bağlantı flanşlarını, erişim panellerini ve üfleyici muhafazalarını hava ve soğutucu sızıntısına karşı yalıtır.
- ◌ Kimyasal ve Farmasötik Ekipmanlar:FKM Viton conta halkaları, reaktör kabı kapaklarını, kimyasal pompa gövdelerini ve filtre yuvası kapaklarını konsantre asit, solvent ve reaktif servisine karşı kapatır.
Toplu Paketleme ve OEM İhracat Lojistiği
Özel kauçuk düz contalar, yığın ambalajlarda yüzeye yapışmayı önlemek için PE film veya kağıt ayırıcılarla ayrı ayrı serpiştirilir. Gıda ve tıbbi kullanıma uygun contalar, parti izlenebilirlik etiketlerine sahip ayrı temiz oda-uyumlu torbalarda mühürlenir.
| Lojistik Parametresi | Detay |
|---|---|
| İç Ambalaj | PE ara yaprak film veya tepsi ile istiflenmiş-sayılmış torbalara paketlenmiştir; gıda ve tıbbi sınıf: malzeme sertifikası etiketli PE temiz oda torbalarında ayrı ayrı kapatılmıştır. |
| Dış Karton | Tam malzeme izlenebilirliği için parça numarası, bileşik türü, parti numarası ve sertlik ile etiketlenmiş çift-duvarlı oluklu ihracat kartonu. |
| Gönderim Yöntemleri | Numuneler ve prototipler için ekspres kurye (DHL/FedEx/UPS); Xiamen Limanı'ndan LCL/FCL okyanusu; acil üretim ikmalleri için hava taşımacılığı. |
| Ticaret Şartları | FOB Xiamen, EXW, CIF, DDP; Tesisinize, MRO deposuna veya bölgesel dağıtım merkezinize doğrudan teslimat. |
Uyumluluk ve Kalite Yönetimi
En İyi Mühür OEM Fabrika Bildirimi:1. Biz ISO ve TUV sertifikalı bir fabrikayız.2. 20 yılı aşkın bir süredir kauçuk endüstrisinde uzmanlaşıyoruz.3. Tüm ürünlerimiz RoHS, REACH, UL, Prop 65, FDA, 3A uyumlu olabilir.4. Kalite IATF 16949 Standartlarına Göre Yönetilir.5. Boyutsal Doğruluk için Katı AQL 0,25/0,40 Standartları.
Özel Kauçuk Düz Conta SSS
❓ Düz kauçuk conta ile O-halkası arasındaki fark nedir?
Bir O-halkanın dairesel (yuvarlak) bir kesiti vardır- ve hassas bir şekilde işlenmiş bir oluğun içine sıkıştırılacak şekilde tasarlanmıştır. Düz bir lastik contanın dikdörtgen bir kesiti vardır- ve iki düz flanş yüzü arasında herhangi bir oluk olmadan doğrudan sızdırmazlık sağlar. Düz contaların montajı daha kolay ve daha ucuzdur çünkü eşleşen parçalarda kanal açılmasını gerektirmezler. Tam yüzey sızdırmazlığın gerekli olduğu boru flanşları, erişim kapakları ve panel bağlantıları için standart sızdırmazlık çözümüdür-.
❓Silikon contaların standart rengi neden kırmızıdır?
Kırmızı,-silikon kauçuk contalar için endüstri standardı renktir çünkü montaj ve bakım sırasında bileşik türünün anında görsel olarak tanımlanmasını sağlar. EPDM (siyah), NBR (siyah) ve Silikon contaların aynı üretim hattında bir arada bulunabileceği çok-bileşikli ortamlarda, kırmızı renk yanlış bileşik kurulumunu önler - gıda ve ilaç tesisleri için kritik bir hata-önleme önlemidir. Silikon contaları herhangi bir özel Pantone renginde sağlıyoruz, ancak izlenebilirlik amacıyla kırmızı renk kesinlikle tavsiye edilir.
❓Teknik resim yerine numuneden conta üretilebilir mi?
Evet. CAD çiziminiz yoksa, bize mevcut contanızın fiziksel bir örneğini göndermeniz yeterlidir. Metroloji ekibimiz bir CMM koordinat ölçüm makinesi kullanarak tüm kritik boyutları (ID, OD, kalınlık, cıvata-delik modeli) ölçecek, profili 2 boyutlu bir çizime ters-devirecek ve kalıplamaya geçmeden önce onayınıza sunacaktır. Bu işlem yaklaşık 2-3 iş günü sürer.
❓Üretebileceğiniz maksimum conta boyutu nedir?
Ekstrüde sacdan kalıpla kesilmiş contalar için, dış çapı 1200 mm'ye kadar olan düz contalar üretebiliriz. Kalıplanmış contalar için maksimum boyut, pres merdanesi boyutuyla sınırlıdır; Genellikle tek bir boşlukta 600 mm'ye kadar dış çap kalıplıyoruz. Çok büyük-çaplı contalar için (600 mm+), en ekonomik birim maliyet için özel-ekstrüzyona tabi tutulmuş bir tabakadan kalıpla-kesmenizi öneririz.
