Kablolama için Membran Kauçuk Grometler – Kendinden-Uyarlanabilir Çapraz-Yarık Diyafram Contaları

Elektrik kabinlerinde, makine kontrol kutularında ve otomotiv kablo demeti düzeneklerinde kablo yönlendirme için tasarlanmış açık delikler, sürekli toz ve nem girişi riskini temsil eder. Geleneksel açık rondelalar tel kılıfları korurken kabloların çevresinde açık boşluklar bırakır. Bunun tersine, yekpare kör tapalar %100 sızdırmazlık sağlar ancak kabloları yönlendirirken tamamen çıkarılmalarını gerektirir.Kablolama için Membran Kauçuk Grometler(aynı zamanda şu şekilde de anılır)perdeli kauçuk rondelalarveyadiyafram kauçuk rondelalar) ideal hibrit çözümü sunar. Standart simetrik çift-taraflı geçmeli-oluk ve ince kauçuk diyaframa sahip kapalı bir merkez ile tasarlanan bu rondelalar, delinene kadar güvenli bir kör conta görevi görür.

Xiamen Best Seal'de birinci sınıf perdeli kauçuk rondelalar üretiyoruz.ISO & TÜV Sertifikalı Tesis. Üretim hattımızın tamamı yönergelere sıkı sıkıya bağlı olarak çalışırIATF 16949 standartlarıyla uyumluve bir kapsamında doğrulanırSıkı AQL 0,25/0,40 Kalite Protokolü. Kurulum sırasında saha teknisyenleri merkezi membranı bir kabloyla kolayca delebilir veya bir maket bıçağı kullanarak hassas bir "çapraz-yarık" açabilir. Yüksek-uzamalı, yırtılmaya-dirençli lastik kanatlar otomatik olarak deforme olur ve mevcut tel kaplamanın çevresine sıkıca sarılır. Bu, farklı tel çaplarına uyum sağlayan, rahat, kendi kendini-uyumlayan bir bilezik oluştururken aynı zamanda sağlam bir IP65/IP67 toza ve su sıçramasına karşı dayanıklı contayı korur.UL Sertifikalı Tesis.

Membrane Rubber Grommets for Wiring Double Sided Webbed Wire Grommets

✵ ˚ : · ✬ Temel Mühendislik ve Tasarım Avantajları ✬ · : ˚ ✶

Sistem mühendisleri ve elektrik muhafazası inşaatçıları neden perdeli membran grommet serimizi tercih ediyor:

✂️Kendinden-Uyarlanabilir Çapraz-Yarık Sızdırmazlık

Merkezi zar, maket bıçağı kullanılarak bir haç (十字形) ile kolayca kesilebilir. Ortaya çıkan esnek lastik kanatlar, telin Dış Çapına dinamik olarak uyum sağlayarak nemi ve havadaki parçacıkları yalıtır.

🛡️Sıfır-Yırtılma Uzaması Matrisi

Yüksek{0}gerilmeli EPDM veya Silikon (VMQ) ile birleştirilmiştir. Yüksek-uzamaya sahip kauçuk, kalın kablo demetleri çekilirken kesilmiş membranın yoğun bir şekilde gerilmesine olanak tanıyarak ayrılmayı veya yırtılmayı önler.

🚪 Toz Geçirmez Kör Tapa Seçeneği

Telin yerleştirilmesinden önce kapalı membran tam bir hava geçirmezlik sağlar. Bu, üreticilerin-sahadaki kablolama işlemine kadar muhafaza bütünlüğünü korurken standart panellere önceden salmastralar takmalarına olanak tanır.

Standart Membran Lastik Grometler Boyut Tablosu

Aşağıda standart metrik membran tel rondela boyutlarımızın bir listesi bulunmaktadır. Talep üzerine özel boyutlandırma, membran kalınlıkları ve özel oluk derinlikleri mevcuttur:

Parça Numarası	Panel Delik Çapı (A)	Oluk Genişliği (B)	Genel Dia. (C)	Membran Kalınlığı (D)	Toplam Yükseklik (E)
BS-MG-012	12,0 mm	1,5 mm	16,0 mm	0,6 mm	6,5 mm
BS-MG-016	16,0 mm	1,5 mm	21,0 mm	0,6 mm	7,0 mm
BS-MG-020	20,0 mm	2,0 mm	26,0 mm	0,8 mm	8,0 mm
BS-MG-025	25,0 mm	2,0 mm	32,0 mm	0,8 mm	8,5 mm
BS-MG-032	32,0 mm	2,5 mm	40,0 mm	1,0 mm	9,5 mm
BS-MG-040	40,0 mm	2,5 mm	49,0 mm	1,0 mm	10,0 mm
BS-MG-050	50,0 mm	3,0 mm	60,0 mm	1,2 mm	11,0 mm

Sıkı AQL 0,25/0,40 Kalite Standartları

Çok kalın bir merkezi membran kesilmeye karşı direnç göstereceğinden, çok ince bir membran ise çekme gerilimi altında zamanından önce yırtılacağından,Sıkı AQL 0,25/0,40 Kalite Protokolü. Hassas CCD optik doğrulama, tek tip membran kalınlığı ve parlamasız-oluklar sağlar.

AQL Quality Inspection for Membrane Rubber Grommets

Membran Grometler için Çok Yönlü Uygulama Senaryoları

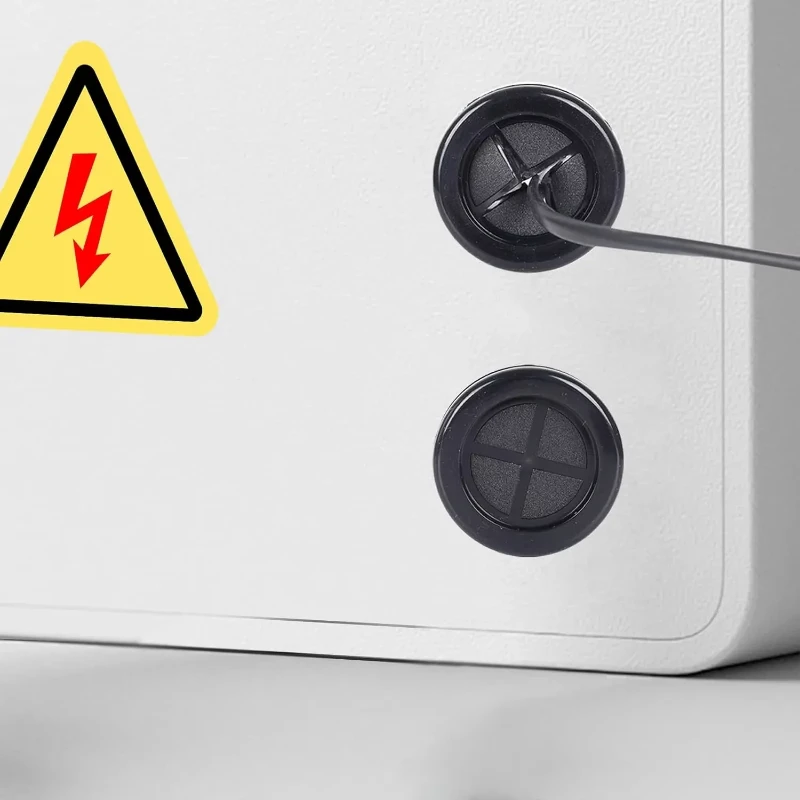

Membrane Rubber Grommet Applications

★┊ Çeşitli Mühendislik Ortamları için Tasarlandı

Çift-taraflı membranlı kauçuk rondelalarımız, yüksek-özellikli endüstriyel, iletişim ve mekanik kurulumlarda geniş çapta kullanılmaktadır:

◌ Elektrik Kontrol Kabinleri:Sevkiyattan önce standartlaştırılmış panel düzenlerine monte edilir. Sahadaki saha teknisyenlerinin-değişken çaplı kabloları yönlendirmek için özel "çaprazları" kesmesine olanak tanır-.
◌ Telekomünikasyon Merkezleri:Dış mekan fiber optik ve telekom kutuları için kablo giriş noktalarında yüksek-yoğunlukta toz geçirmezlik ve rüzgar-cereyanı yalıtımı sağlar.
◌ Deniz Elektrik Sistemleri:Yüksek-dayanıklılığa sahip EPDM membran rondelaları, tuz serpintisine ve sıçrayan suya karşı dayanıklıdır, kullanılmayan gösterge paneli yuvalarını kapatırken, retro-takılmış göstergelere yer verir.
◌ Makineler ve Redüktörler:Yağa-dayanıklı NBR ağlı rondelalar, motor bölmesi çıkışlarındaki sensör hatlarını kapatarak sıvı sıçramasını önler ve titreşim stresini yönetir.

Toplu Paketleme ve Global Lojistik

Küresel nakliye sırasında ince merkezi zarların mekanik bozulmasını veya ezilmesini önlemek için ürünlerimiz çift-duvarlı oluklu sunta kutular kullanılarak gönderilmektedir.

membrane rubber grommets packaging

Kategori	Paketleme Detayları
İç Ambalaj	Kauçuğun temizliğini korumak ve yüzey oksidasyonunu önlemek için tam ağırlık sayımına sahip, mühürlü kalın PE torbalar.
Dış Ambalaj	Çift-duvarlı, oluklu mukavva ana kartonlar, nem bariyeri filme güvenli bir şekilde sarılmış-.
Paletleme	Forklift güvenliği için ağır işlere uygun-plastik gergi bantları kullanılarak paletlenmiş ve bağlanmıştır.
Özelleştirme Seçenekleri:Özelleştirilmiş rulo uzunlukları, barkodlu etiket ekleri ve montaj iş istasyonları için-dağıtmaya-hazır plastik çekmece çeşitleri.

🚚 Küresel Ticaret ve Nakliye Yöntemleri

Yöntem	Detaylar
Ekspres Kargo	DHL, FedEx, UPS (prototipler ve deneme örnekleri için 3-5 iş günü)
Toplu Gönderim	LCL veya FCL Deniz Taşımacılığı, Hava Kargo (sıkı montaj hattı programları için)
Ticaret Şartları	FOB Xiamen Limanı, EXW, CIF, DDP (Fabrikanıza Gümrük Ücretli teslimat)

Uyumluluk ve Kalite Yönetimi

En İyi Mühür OEM Fabrika Bildirimi:1. Biz ISO ve TUV sertifikalı bir fabrikayız.2. 20 yılı aşkın bir süredir kauçuk endüstrisinde uzmanlaşıyoruz.3. Tüm ürünlerimiz RoHS, REACH, UL, Prop 65, FDA, 3A uyumlu olabilir.4. Kalite IATF 16949 Standartlarına Göre Yönetilir.5. Boyutsal Doğruluk için Katı AQL 0,25/0,40 Standartları.

Kablolama için Membran Kauçuk Grometler SSS

❓ Perdeli/membranlı rondela çapraz yarık ile kesildikten sonra nasıl yüksek su direncine ulaşır?

Suya dayanıklılık, bileşik kauçuğun (Silikon veya EPDM) yüksek elastomerik hafızasına ve yapısal esnekliğine dayanır. Maket bıçağı bir haçı (十字) kestiğinde, lastik kanatlar giriş kablosu tarafından kenara itilir. Kauçuğun orijinal kapalı durumuna dönmeye çalışması nedeniyle dört üçgen kanat, dairesel kablo kılıfına sıkı bir şekilde baskı yapar. Bu sıkı elastomerik gerilim, standart su spreyi, nem ve toz parçacıklarını dışarıda tutar.

❓Sızdırmazlık mukavemetinden ödün vermeden kolay dilimleme için önerilen membran kalınlığı nedir?

Standart metrik ölçüler için (M12'den M25'e kadar) membran kalınlığını 0,6 mm ile 0,8 mm arasında tutuyoruz. Bu incelik, operatörlerin standart bir çakı ile bir haçı kolayca kesmesine veya katı katı-çekirdek telleriyle doğrudan kolayca delmesine olanak tanır. Daha büyük bağlantı noktaları için (M32 ila M50), membran, dahili kabin basınçlarına ve yüksek fiziksel kablo çekme gerilimlerine karşı daha fazla direnç sağlamak üzere 1,0 mm-1,2 mm'ye ayarlanır.
